一、結構簡介：

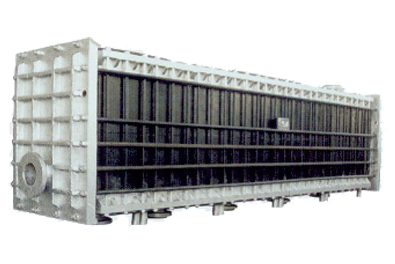

新型矩型塊孔自流式偏鈦酸石墨冷卻器由矩型石墨封頭、石墨換熱塊及其間的密封墊片等迭裝組成，因換熱塊僅承受壓力并為整體結構，無膠結縫，因而結構強度較高，抗沖擊性良好。水封側板為鑄鐵板，檢修裝拆簡便，也可制成雙向防腐結構，該設備物料單塊一流程，冷卻水側為1－4流程。
二、優(yōu)點：
a、 逆向冷卻；
b、 雙向防腐；
c、 為適應介質粘度大，含固體顆粒較多，介質孔徑加大，并設有多個排凈口；
d、 介質孔為短道多流程，便于結晶清理；
e、 F4浸漬石墨，防腐性強；（選用）
f、 采用自流方式，無需供料泵；
g、 端部蓋板設熱壓縮彈簧，石墨與金屬件線脹系數(shù)差異得到補修，確保密封性能始終完好；
f、 采用特種設計消除石墨塊間錯縫，及端部蓋板滑移。
三、技術特性：參照HG/T3187-2012標準制造
設計溫度：－20--150℃ 特制達220℃（F4浸漬）
設計壓力：工藝側0.4MPa ，服務側0.6MPa，最高設計壓力達1.0MPa
行業(yè)標準：HG/T3187-2012 《矩形塊孔式石墨換熱器》
規(guī) 格：5－500M2 或按客戶要求設計、制造
